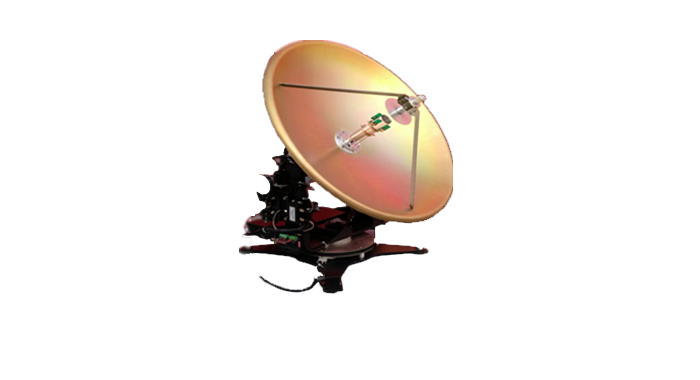

船載動中通天線系統
-
產品特性
● 全自動完成對Ku波段通訊衛星的定位、搜索、跟蹤和再截獲；
● 適用于各類寬帶衛星通訊網絡，能實時地進行寬帶、語音、數據、圖像和其它多媒體信號雙向傳輸；
● 適用于在世界的各個海域使用，系統的方位支持360°連續旋轉，俯仰覆蓋0°～100°，極化角能±90°自動調整；
● 采用世界先進的衛星跟蹤與穩定技術，跟蹤速度超過每秒60°，能在各種復雜惡劣的海況下保證通訊暢通正常；
● 隨動機械結構采用了高剛度設計，具有優良的抗震性、可靠性和海洋環境適應性。
技術參數
型號 | SC60 | SC90 | SC-120 | SC-180 | |
工作頻段（GHz) | Tx:13.75～14.5; Rx::10.95～12.75 | Tx:13.75～14.50; Rx:10.95～12.75 | Tx:13.75～14.50; Rx:10.95～12.75 | Tx:5.85～6.425; Rx:3.625～4.2 | |
天線罩直徑（mm） | 738 | 1180 | 1600 | 2260 | |
天線罩高度（mm） | 816 | 1220 | 1650 | 2250 | |
最小EIRP(dBW) | 47 | 44 | |||
系統重量（kg） | 41 | 70 | ≤123 | ≤129 | |
初始化時間（s） | ≤120 | ||||
再截獲時間（s） | ≤5 | ||||
跟蹤穩定方式 | 方位/俯仰/極化三軸 | 方位/俯仰/極化三軸 | 方位/俯仰/極化四軸 | 方位/俯仰/極化四軸或方位/ 俯仰/極化三軸 | |
跟蹤精度 | 優于1/10-3dB接收波束寬度，RMS | ||||
極化角調整范圍（°） | ±90 | ||||
天線轉動范圍（°） | 方位 | 360無限 | 360無限 | 360，連續 | 360，連續 |
俯仰 | 0～100 | ||||
工作溫度（℃） | 室外單元 | -20～70 | -20～70 | -25～70 | -25～70 |
是內單元 | -15～50 | -15～50 | -20～60 | -20～60 | |
濕度 | 40℃以下 | 95%±3% | |||
40℃以上 | 70％±3％ | ||||
儲存溫度（℃） | -30～85 | ||||
工作電源（V) | 24VDC | AC 220±10%，50Hz±5% | |||
系統功耗（W） | 185 | 145 | 420 | 450 | |
微波與輻射 | 滿足GJB663第9.1 | ||||
噪聲 | 滿足GJB367.1第1.8.8 | ||||
環境條件 | 滿足GJB367.2的規定 | ||||
電磁兼容 | 滿足GJB367.1第1.4 | ||||
防護等級 | IP56 | ||||
